Unità indirizzi
Questa unità assolveva funzioni per la maggior parte tipiche dell'unità di controllo, visto che conteneva i registri che memorizzavano gli indirizzi di memoria, compreso il registro di chiamata dell'istruzione, ma considerato che in diverse istruzioni eseguiva operazioni ausiliari a quelle dell'unità aritmetica, si preferì, nell'organizzazione logica della CEP, tenerla separata dall'unità di controllo.
Operava su 15 bit, ed era composta da:
-
un addizionatore (AJ);
-
due registri per l'origine dei gruppi parametrici (H0, H1);
-
un registro per l'indirizzo relativo delle celle parametriche (R);
-
un registro per l'indirizzo di chiamata dell'istruzione (N);
-
cinque commutatori (KN, KR, KL, KK, KI).

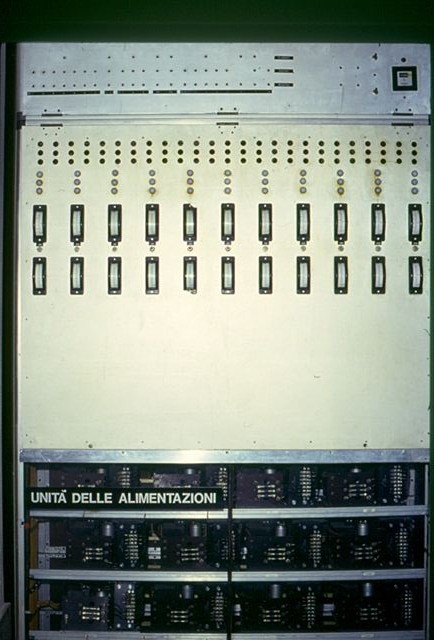

Unità di alimentazione

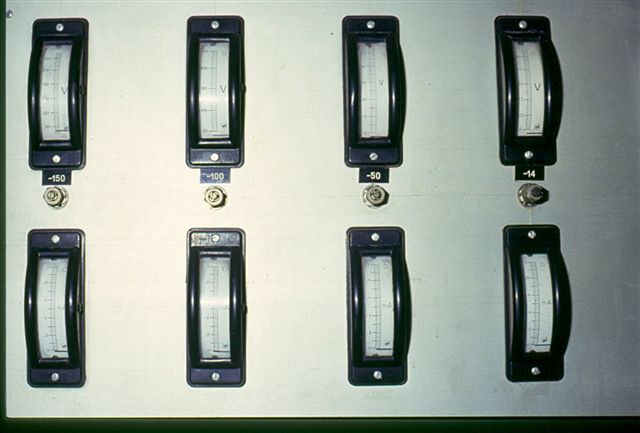

All'infuori delle tensioni di riferimento -14 Volt +10 Volt, corrispondenti ai due valori dell'informazione, le tensioni sono scalate tra -150 e +250 volt di 50 in 50 volt in modo da utilizzare alimentatori identici in cascata. Questi sono completamente transistorizzati.
